精益求精  銳意進取

品牌：JRready

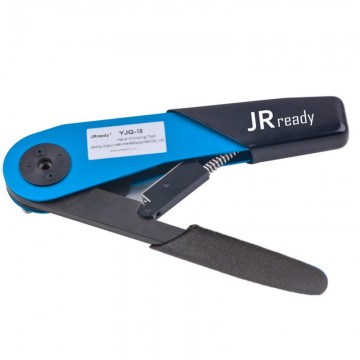

品名：YJQ-1B航空壓接鉗

材質：模具鋼材質

檔位：8檔式

壓接形制：四芯軸八點式

長度：190

重量：320

導線范圍（AWG/mm2）：/

通孔直徑：Φ3.60

---

              具體應用細節：



適用于GJB599-88(MIL-C-38999)系列耐環境快速分離高密度小圓形電連接器，22D接觸件(插針\插孔)、12#屏蔽接觸件的中心接觸件及8#雙屏蔽接觸件的中心接觸體與導線的壓接。四芯軸壓接更加穩定更加可靠，是六邊壓接拉力的1.3倍。

---

※四芯軸壓接用于最高品質要求的壓接

※壓接齒同步運動，帶行程鎖定裝置，保證重復作業高可靠性的壓接質量

※通過式塞規校正

※多種定位器，包括定制/可配接MIL標準定位器

※優質鉻釩鋼，真空熱處理，經久耐用

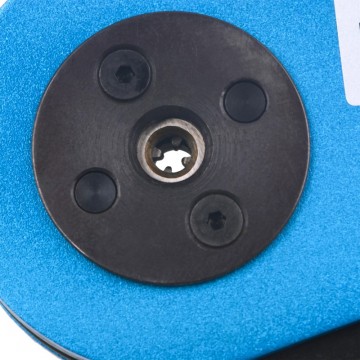

本壓接鉗采用曲線推進機構，作用力由右鉗柄頭部腔內的四條曲線傳遞給四個壓頭，壓力做向心直線運動，壓頭前段的壓齒接接觸體而完成導線與接觸體的壓接。壓接到位后消除作用在鉗柄上的壓力，在彈簧的作用下，四壓頭自動復位。四壓頭進退動作協調，壓痕深淺一致，可靠地保證了導線與接觸體的壓接質量。

---

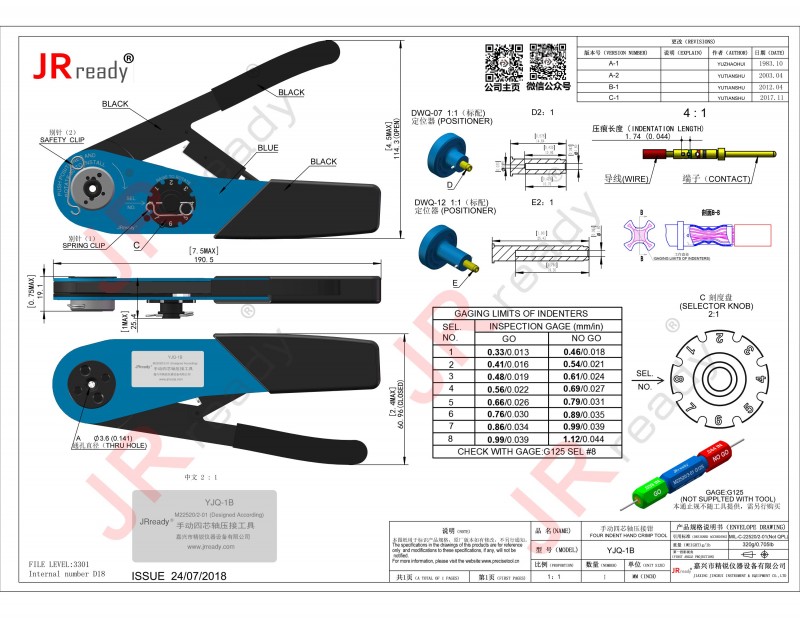

產品規格

---

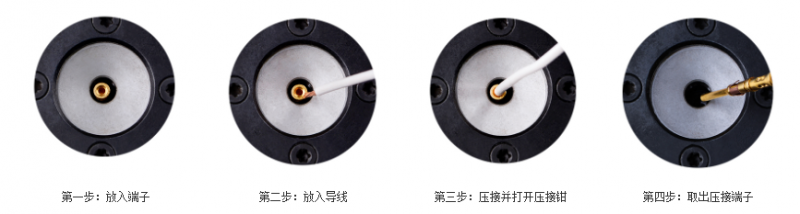

使用流程

                    注意：不得用堅硬的鋼制壓接件或?qū)?shí)心或壁厚特厚的

                             圓筒形件塞入壓齒腔內肆意壓接，或當小檔誤入

                             大直徑接觸體壓接或壓齒腔內被硬物卡出時，請

                             聯系我們。

---
